Membrandosierpumpen

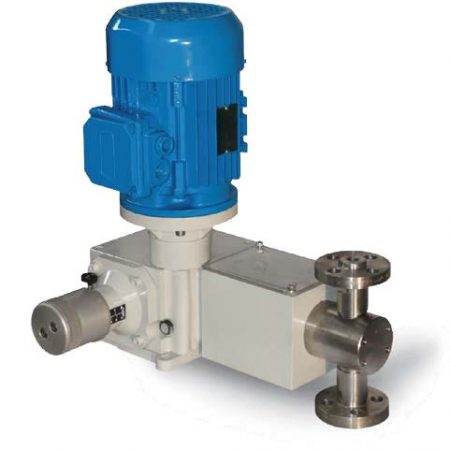

API 675 – Typ MET 1
Die Dosierpumpe MET 1 deckt den Bereich der mittleren Leistungen in Dosier- und Einspritzanwendungen ab. Es handelt sich um eine für den Dauerbetrieb ausgelegte Pumpe mit positiver Rückführung. Ihre Konstruktion ermöglicht den Einbau einer doppeltwirkenden Anordnung zur Erzielung sehr große Kapazitäten. Während des Betriebs oder Stillstands der Pumpe ist der Hub stufenlos über einen Handknauf oder über automatische pneumatisch oder elektronisch angetriebene Steuerungssysteme einstellbar. Die Hubänderung ist über den gesamten Einstellbereich von 0-100 % proportional und garantiert Linearität und Wiederholbarkeit des Durchflusses gemäß den Anforderungen der API 675. Für das hydraulische Ende stehen zwei Versionen zur Verfügung: Kolben und Membran. Der Plungerkolbenkopf wird hydraulisch betätigt und die Membran ist doppelt mit einem Überwachungssystem zur Fehlererkennung.
| PLUNGER PUMPS HYDRAULIC END TYPE HP (HIGH PRESSURE) | A 330 |
B 450 |
C 233 |
D 85 |
E 160 |
F 75 |
G 62 |
H 70 |
I 60 |
L 260 |
M 160 |
N 144 |
O 120 |
P 60 |
R 66 |
S 96 |
S1 / |
| LP (LOW PRESSURE) | 330 | 550 | 371 | 85 | 160 | 75 | 62 | 70 | 60 | 260 | 160 | 144 | 120 | 60 | 73 | 56 | 118 |
| DIAPHRAGM PUMPS HYDRAULIC END TYPE |
A | B | C | D | E | F | G | H | I | L | M | N | O | P | R | S | |
| HP (HIGH PRESSURE) | 330 | 450 | 233 | 85 | 160 | 75 | 52 | 70 | 60 | 260 | 160 | 144 | 120 | 60 | 86 | 86 | |
| LP (LOW PRESSURE) | 330 | 550 | 371 | 85 | 160 | 75 | 52 | 70 | 60 | 260 | 160 | 144 | 120 | 60 | 73 | 56 |
Pumpenköpfe
Typische Hochdruck-Plungerpumpe mit Doppelkugelhähnen
Typische Membranpumpe mit Doppelkugelhähnen
Stangenschub: 500 kg
Hublänge: 25 mm
U/min max: 290

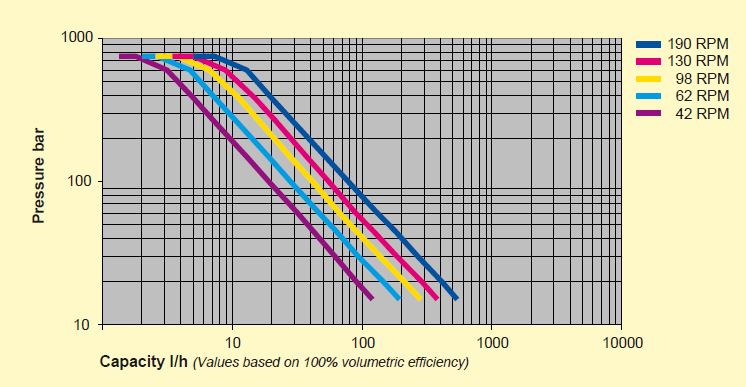

MET1 Leistungsmerkmale
